Когда речь идёт про современное освещение, практически всегда имеются в виду светодиодные светильники. Да, они энергоэффективны и долговечны. Но, заменив обычные лампы на светодиодные, возникает вопрос: как дальше развиваться? Ничего эффективнее светодиодов пока не изобрели, а снижать энергопотребление как-то надо. Тут на помощь приходит система удалённого управления освещением на базе ZigBee.
Как работает?
Светильники поддерживают радиочастотную связь на частоте 2,4 ГГц между собой и базовой станцией, которая подключена к интернету. Устройства образуют «mesh» (каждый связан с каждым, маршрут связи с базовой станцией выбирается автоматически исходя из наиболее сильного сигнала между устройствами) систему с высокой скоростью передачи данных. На реагирование одного устройства уходит около 1 секунды. Стоит, однако понимать, что из-за высокой частоты и скорости передачи данных сигнал не очень хорошо проникает через плотные препятствия. Иными словами, наибольшую эффективность система имеет вдоль дорог, в тоннелях, на автозаправках, стоянках, во дворах домов и т.д. Пользователь, через любое устройство с выходом в сеть, может зайти на смарт-платформу и оттуда управлять освещением.
Как устанавливается?
Данная система физически состоит из базовой станции, контроллеров светильника, которые одновременно и приёмники, и передатчики, а также, опционально, можно устанавливаются различные датчики.
- Контроллер представляет собой устройство расположенное на светильнике, который подключается к сети питания, как обычная лампа наружного освещения. Должен устанавливаться на расстоянии не более 400 м прямой видимости от базовой станции, либо другого контроллера. Контроллеры создают между собой сеть, по которой общаются между собой и с базовой станцией.
- Базовая станция отдельное устройство, устанавливается в месте, имеющем в радиусе 300 метров прямой видимости 2 – 3 контроллера. (Чем больше контроллеров, в прямой видимости друг у друга, тем стабильнее система) Подключается к сети 220 В и связывается с интернетом либо через встроенную антенну 4G (требуется SIM карта), либо через проводное Ethernet соединение.
Система может работать с постоянной подачей питания на линию. (В режиме ожидания потребляет не более 0,04 кВт/ч.) Либо может дистанционно размыкать магнитные контакторы и полностью обесточивать сеть.
Что умеет делать?
Система позволяет управлять всеми светильниками одновременно, группами или по одному. Каждому устройству присваиваются координаты на карте и, при необходимости, задается имя. Светильники можно объединить в группу и дать ей название, например, по улице где они установлены. Таким образом, можно понимать где находится каждое конкретное устройство и в каком состоянии: включено, выключено, онлайн, офлайн либо неисправно. Отличным бонусом является то, что больше не придется включать целую улицу, для поиска неисправных фонарей, система сама покажет какой светильник в каком состоянии находится и отобразит его на карте. Ремонтная бригада сразу может выехать на место не тратя время на поиск.
Если возникнет необходимость расширить уже существующую систему, то нет необходимости приобретать дополнительную базовую станцию. Достаточно просто внести в существующую сеть новое устройство. Главное, чтобы в радиусе 400 м. прямой видимости было другое устройство. Таким образом, систему можно масштабировать до 2000 устройств.
Если возникнет необходимость расширить уже существующую систему, то нет необходимости приобретать дополнительную базовую станцию. Достаточно просто внести в существующую сеть новое устройство. Главное, чтобы в радиусе 400 м. прямой видимости было другое устройство. Таким образом, систему можно масштабировать до 2000 устройств.
Доступные функции управления и контроля:
Доступные функции управления и контроля:
-уровень яркости
-напряжение сети
-сила тока
-мощность светильника в конкретный момент времени
-частота сети
- включение
- выключение
- изменение яркости
- получение таких данных как:
-уровень яркости
-напряжение сети
-сила тока
-мощность светильника в конкретный момент времени
-частота сети
Есть возможность написания различных сценариев работы светильников. К примеру:
- 20.00 включить все
- 23.00 снизить яркость до 50%
- 01.00 отключить нечётные светильники
- 6.00 включить все на 100% мощности
- 9.00 отключить все.
Необходимый сценарий подбирается в зависимости от конкретной потребности и особенностей объекта.
Пример эффективности системы.
Допустим, мы хотим переосветить район, оборудованный светильниками в количестве 100 шт. и мощностью 100 Вт каждый. Для наглядности, за расчетный месяц возьмем январь. В январе уличное освещение включается примерно в 17.30 и отключается в 9.30. Обычная система уличного освещения предполагает включение через фотореле, таймер, либо астрореле. Сократить потребление электроэнергии светильников при таком типе управления можно только установив перерыв в ночное время, например с 01:00 до 6:00, но такое решение горожане вряд-ли воспримут с позитивом. Никто не захочет оказаться ночью на полностью темной улице, это как минимум небезопасно.
Что может предложить система управления освещением на базе ZigBee? Полный контроль над светильниками в любое время это и разный уровень яркости у всех светильников в зависимости от времени и отдельный сценарий работы, при котором светильники горят через один. Можно оставить включенными только ключевые участки, например перекрестки и остановки. Подсвечивать только пешеходные дорожки и переходы. Вариантов огромное множество и можно подобрать лучший сценарий для каждого конкретного случая. Настройка системы на базе ZigBee делается удаленно, и в любой момент времени может быть скорректирована.

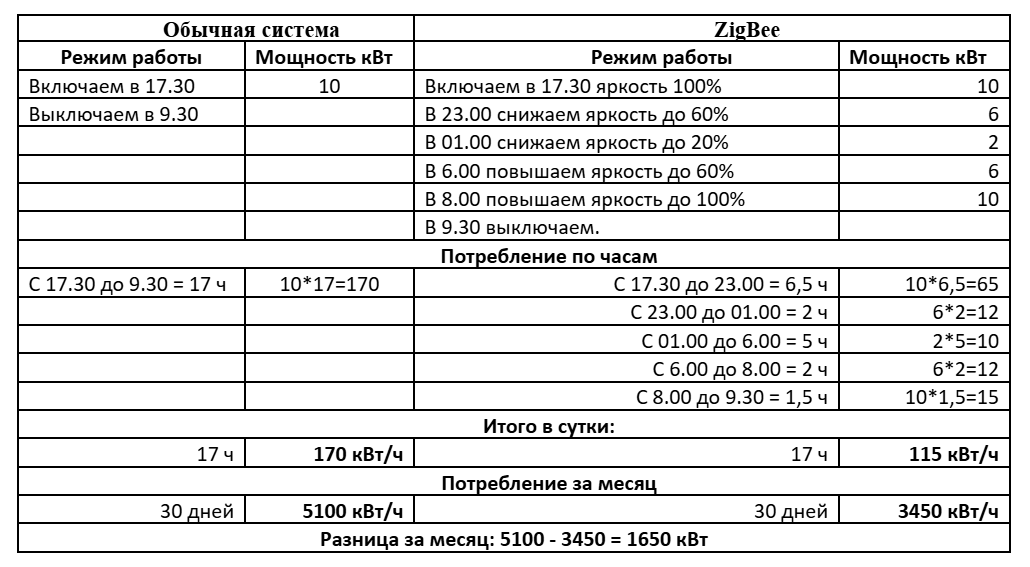

Ниже приведена упрощенная схема расчета энергопотребления нашего района при обычной системе управления освещением и с системой освещения под протоколом ZigBee с настроенным режимом работы.
Что может предложить система управления освещением на базе ZigBee? Полный контроль над светильниками в любое время это и разный уровень яркости у всех светильников в зависимости от времени и отдельный сценарий работы, при котором светильники горят через один. Можно оставить включенными только ключевые участки, например перекрестки и остановки. Подсвечивать только пешеходные дорожки и переходы. Вариантов огромное множество и можно подобрать лучший сценарий для каждого конкретного случая. Настройка системы на базе ZigBee делается удаленно, и в любой момент времени может быть скорректирована.
Ниже приведена упрощенная схема расчета энергопотребления нашего района при обычной системе управления освещением и с системой освещения под протоколом ZigBee с настроенным режимом работы.
Из таблицы видно, сколько система ZigBee позволяет сэкономить при самом простом сценарие. И всего за месяц работы в зимний период экономит 1650 кВт/ч электроэнергии.
Если подвести итог и резюмировать преимущества беспроводной системы управления под протоколом ZigBee, то получим:
Если подвести итог и резюмировать преимущества беспроводной системы управления под протоколом ZigBee, то получим:
- Общее снижение нагрузки на линии электропередач
- Снижение потребления электроэнергии
- Снижение затрат на обслуживание светильников
- Повышение срока службы светильников
- Удобство и широкие возможности контроля
- Совокупность вышеописанных факторов приводит к общему снижению вредных выбросов в атмосферу
- Внедрение данной системы может стать первым шагом на пути к расширению системы до проектов уровня «умный город».
